Sistemul de cofraje metalice PionBox fabricat de firma PIONART, este un produs de cea mai înaltă calitate și bine gândit din punct de vedere tehnic. Panourile de cofraj se compun din cadre metalice, colțuri și o gamă largă de accesorii.
Cadrul de bază este o structură sudată, realizată din bare plate perforate și plăci tehnice gusset, finisate cu un înveliș din placaj de mesteacăn laminat pe ambele părți (placi tego). Barele plate sunt tăiate și perforate cu înaltă precizie pe mașini speciale de perforare automată. În același timp, prizele speciale sunt crestate pentru a conecta și poziționa nervurile individuale ale structurii. Aceste prize permit structurii asamblate să realizeze suduri solide cu filet cu ajutorul roboților de sudură.
A doua soluție care influențează realizarea unei structuri rigide sunt plăcile tehnice gusset cu formă specială, care sunt în contact cu barele plate în unghi drept, ceea ce permite roboților de sudură să efectueze suduri filetate. Grafica acestor conexiuni este prezentată mai jos.
Sistemul de cofraje metalice PionBox este un sistem usor, folosit cu succes pentru cofrarea fundaților, zidurilor de sprijin, elevaților, grinzilor, gardurilor, stâlpilor de susținere, a gurilor de vizitare sau rezervoarelor.
Cofrajele PionBox PZ – sunt panouri speciale, care au două sau trei rânduri de găuri cu o distanță de 5 cm între ele, pentru facilitarea cofrării stâlpilor de susținere pe orice dimensiune. Sistemul este completat de colțuri interioare, exterioare, articulate și fixe, precum și inserții de distanțieri, suporți pentru platforme, stâlpi pentru balustrade și multe elemente de fixare care pot fi utilizate alternativ ca montare pentru plăci și colțuri.
Elementele de fixare de bază sunt elemente de fixare PionBox, piulițe rotunde cu diametrul de 70 mm și diametrul de 100 mm și tije de legătură de diferite lungimi. Acestea sunt completate de știfturi PionBox cu piuliță și gusset, știfturi simple cu gusset, știfturi duble cu gusset, piulițe blocatoare, piulițe hexagonale, cârlige de margine, cleme de arc, dispozitive de tensionare a colțurilor și adaptoare pentru transportul unui set de plăci.
Mai jos, vă propunem să vizualizați componența și sistemul de îmbinare al cofrajelor PionBox.

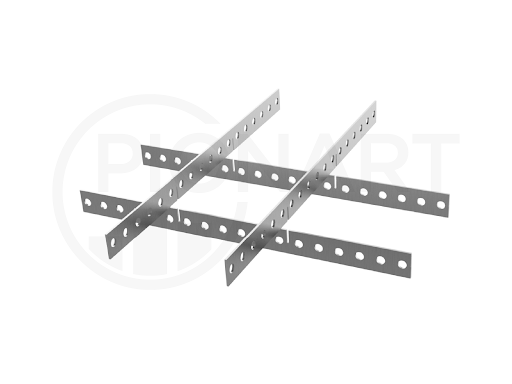

Dispunerea crestăturile de pe barele plate și îmbinarea acestora, fac ca placa de cofraj să fie foarte solidă.

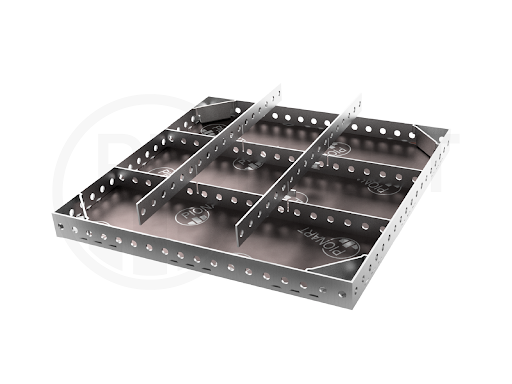

Un exemplu de panou cu creste de conectare vizibile, care rigidizează structura plăcii.
Vizualizarea plăcii tehnice gusset de îmbinare a colțurilor.

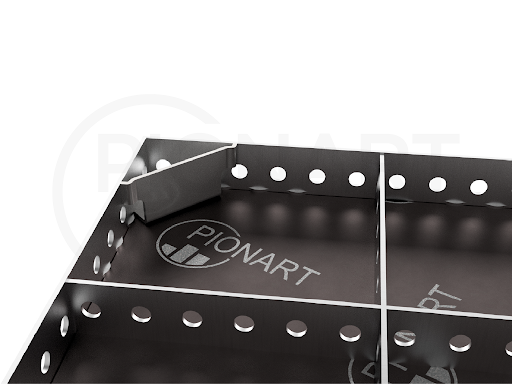

Modul și locul de conectare a barelor plate perimetrale la capetele plăcii gusset la un unghi de 90°.

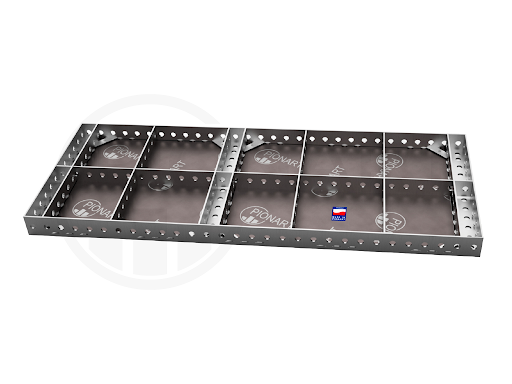

Exemplu de panou special PZ.
